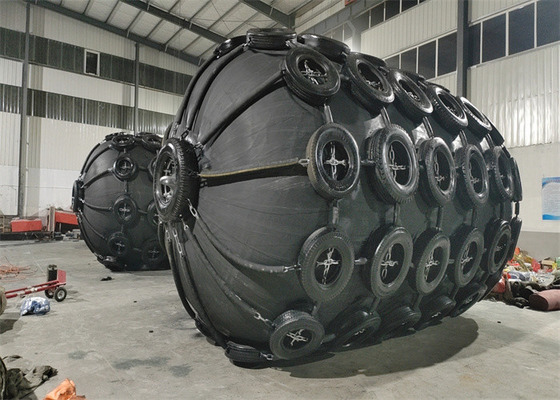

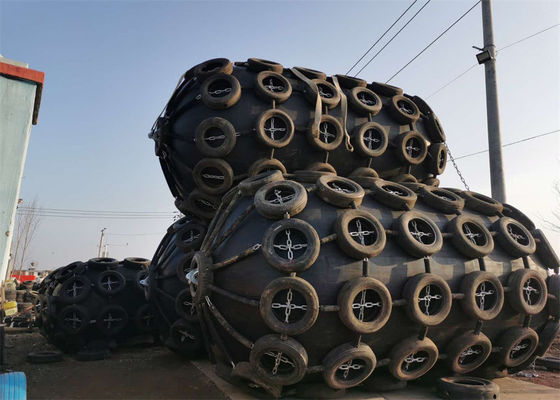

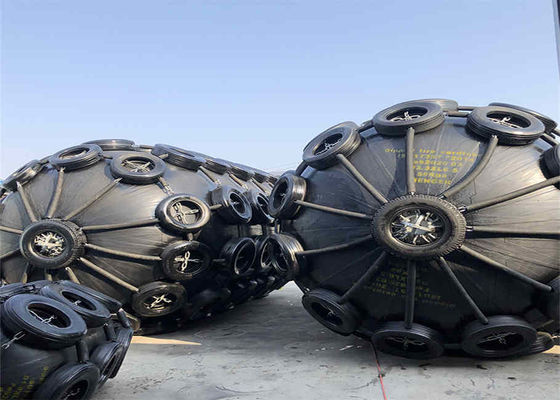

Θαλάσσιο πλωτό 3,3x6,5m STS λειτουργία Πνευματικό ελαστικό φρένο
Πνευματικό ελαστικό φτερό Εισαγωγή
(1) Πώς λειτουργεί η αεραμιδική ελαστική πτέρυγα;
Ο συμπιεσμένος αέρας του ανθρακικού φτερούγα χρησιμοποιείται ως ατμοσφαιρικό μέσο για την απορρόφηση της ενέργειας πρόσκρουσης του πλοίου, έτσι ώστε το πλοίο να έχει μεγαλύτερη ευελιξία και ευελιξία κατά την προσάρτηση,Για να αποφευχθεί η επίδραση των συγκρούσεων και συγκρούσεων.
(2)ΤύποςΠνευματικό φτερό από καουτσούκ
Πνευματικό ελαστικό φτερόΧαρακτηριστικά
Κατασκευασμένο σύμφωνα με το ISO 17357-1:2014
Χαμηλή αντίδραση και πίεση στο κύτος
Διατηρεί μεγάλες αποστάσεις μεταξύ κύτους και δομής
Εύκολη και γρήγορη ανάπτυξη
Προστατεύει από δυσμενείς εξωτερικές δυνάμεις
Εύκολα φουσκωτές για χρήση σε διαφορετική θέση και αποθήκευση
Πνευματικό ελαστικό φτερόΠαράμετρος
|
Απαιτήσεις για το μέγεθος και τις επιδόσεις των αεριστικών 50 φτερών |
||||
|
Ονομαστικό μέγεθος διάμετρος x μήκος χμ |
Αρχική εσωτερική πίεση kPa |
Εγγυημένη απορρόφηση ενέργειας (GEA) |
Δύναμη αντίδρασης κατά την εκτροπή GEA ((R) |
Πίεση στο κύτος (Εσωτερική πίεση) κατά την κάμψη GEA (P) |
|
Ελάχιστη τιμή κατά την κάμψη 60±5% kJ |
Ανεπάρκεια ± 10 % kN |
Αξία αναφοράς kPa |
||
|
500 x 1000 |
50 |
6 |
64 |
132 |
|
600 x 1000 |
50 |
8 |
74 |
126 |
|
700 x 1500 |
50 |
17 |
137 |
135 |
|
1000 x 1500 |
50 |
32 |
182 |
122 |
|
1000 x 2000 |
50 |
45 |
257 |
132 |
|
1200 x 2000 |
50 |
63 |
297 |
126 |
|
1350 x 2500 |
50 |
102 |
427 |
130 |
|
1500 x 3000 |
50 |
153 |
579 |
132 |
|
1700 x 3000 |
50 |
191 |
639 |
128 |
|
2000 x 3500 |
50 |
308 |
875 |
128 |
|
2500 x 4000 |
50 |
663 |
1381 |
137 |
|
2500 x5500 |
50 |
943 |
2019 |
148 |
|
3300 x 4500 |
50 |
1175 |
1884 |
130 |
|
3300 x 6500 |
50 |
1814 |
3015 |
146 |
|
3300 x 10600 |
50 |
3067 |
5257 |
158 |
|
4500 x 9000 |
50 |
4752 |
5747 |
146 |
|
4500 x 12000 |
50 |
6473 |
7984 |
154 |
|
Απαιτήσεις για το μέγεθος και τις επιδόσεις των φτερών των πνευματικών 80 |
||||
|
Ονομαστικό μέγεθος διάμετρος x μήκος χμ |
Αρχική εσωτερική πίεση kPa |
Εγγυημένη απορρόφηση ενέργειας (GEA) |
Δύναμη αντίδρασης κατά την εκτροπή GEA (R) |
Πίεση στο κύτος (Εσωτερική πίεση) κατά την κάμψη GEA (P) |
|
Ελάχιστη τιμή κατά την κάμψη 60±5% kJ |
Ανεπάρκεια ± 10% kN |
Αξία αναφοράς kPa |
||
|
500 x 1000 |
80 |
8 |
85 |
174 |
|
600 x 1000 |
80 |
11 |
98 |
166 |
|
700 x 1500 |
80 |
24 |
180 |
177 |
|
1000 x 1500 |
80 |
45 |
239 |
160 |
|
1000 x 2000 |
80 |
63 |
338 |
174 |
|
1200 x 2000 |
80 |
88 |
390 |
166 |
|
1350 x 2500 |
80 |
142 |
561 |
170 |
|
1500 x 3000 |
80 |
214 |
761 |
174 |
|
1700 x 3000 |
80 |
267 |
840 |
168 |
|
2000 x 3500 |
80 |
430 |
1150 |
168 |
|
2500 x 4000 |
80 |
925 |
1815 |
180 |
|
2500 x 5500 |
80 |
1317 |
2653 |
195 |
|
3300 x 4500 |
80 |
1640 |
2476 |
171 |
|
3300 x 6500 |
80 |
2532 |
3961 |
191 |
|
3300 x 10600 |
80 |
4281 |
6907 |
208 |
|
4500 x 9000 |
80 |
6633 |
7551 |
192 |
|
4500 x 12000 |
80 |
9037 |
10490 |
202 |
Πνευματικό ελαστικό φτερόΜέθοδοι εγκατάστασης
Σε αμφότερες τις άκρες του φεντερ, πρώτα αλυσίδες, στη συνέχεια περιστρεφόμενες αρθρώσεις, ακολουθούμενες από ένα ακόμη αλυσίδιο
Μια αλυσίδα ή ένα σχοινί είναι στερεωμένο στο εξωτερικό αλυσίδα.
Η άρθρωση αποτρέπει την περιστροφή της αλυσίδας ή του καλωδίου.
Πώς χωράει το D3.3*L6.5m pneumatic rubber fender στο δοχείο 0GP/40HQ;
Βήμα 1: Αποψύχωση
Βήμα 2: Ανύψωση με γερανό
Βήμα 3: Υποβοηθούμενη από ανελκυστήρα στοίβαση και τροφοδοσία στο δοχείο
