ISO14409 βυθισμένα σκάφη βαρκών φορτίου διάσωση που ανυψώνουν τον επιπλέοντα προμηθευτή αερόσακων ναυτιλιακού εξοπλισμού λαστιχένιο Περιγραφή προϊόντων ISO14409 βυθισμένα σκάφη βαρκών φορτίου διάσωση που ανυψώνουν τον επιπλέοντα προμηθευτή αερόσακων ναυτιλιακού εξοπλισμού λαστιχένιο Ο θαλάσσιος λαστ...
ISO14409 βυθισμένα σκάφη βαρκών φορτίου διάσωση που ανυψώνουν τον επιπλέοντα προμηθευτή αερόσακων ναυτιλιακού εξοπλισμού λαστιχένιο

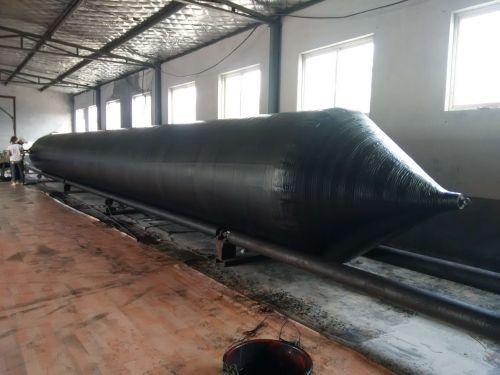

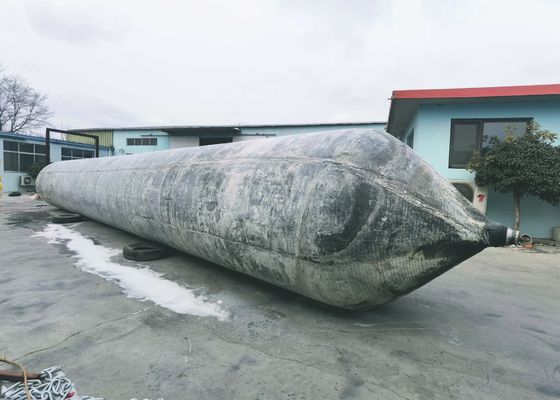

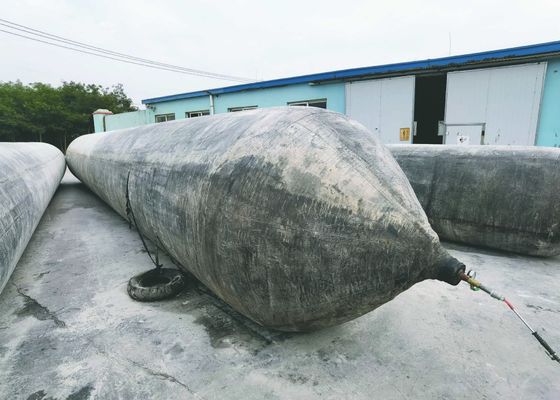

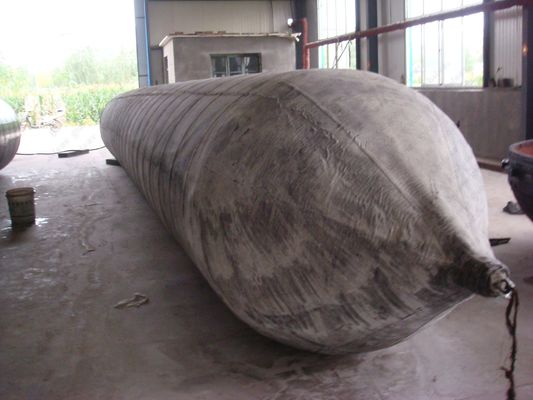

Ο θαλάσσιος λαστιχένιος αερόσακος εφαρμόζεται κυρίως για να στείλει την προώθηση και την προσγείωση, το βάρος που ανυψώνουν, που χειρίζονται, εγκατάσταση της υποβρύχιας παραγωγής ενίσχυσης κ.λπ. πλευστότητας έναντι του ISO14409. Είμαστε ο κατασκευαστής του αερόσακου για περισσότερο από 17 έτη που είναι πιστοποιημένα από DNV.GL, BV, CCS, LR. Οι αερόσακοί μας χρησιμοποιούν την ανώτερη τεχνολογία και τα συστατικά, επομένως με το μακρύ έτος υπηρεσιών και την υψηλή ικανότητα μεταφοράς. Και η προηγμένη τεχνολογία μας, περίπλοκη παραγωγή, για να εξασφαλίσουν την ποιότητα των προϊόντων και τα ενδιαφέροντα των πελατών. Για τις διαφορετικές απαιτήσεις των πελατών, μπορούμε να παρέχουμε στα προϊόντα τις διαφορετικά διαμέτρους, τα μήκη και τα στρώματα.
Χρήση
Χαρακτηριστικά γνωρίσματα του θαλάσσιου λαστιχένιου αερόσακού μας:
Πλήρως υποχωρητικός με τα πρότυπα του ISO 14409, κατασκευή με τη φόρμα, διαφορά με το παραδοσιακό προϊόν χέρι-τύπου.
Υψηλή ικανότητα ρουλεμάν
Υψηλή αντίσταση για να ζυμώσει τη δυνατότητα
Το νέο σχέδιο δομών των απολογισμών attné'end
Βελτιστοποίηση του δομικού σχεδιαγράμματος
Ανθεκτικά δυνατότητες αντι-γήρανσης και χαρακτηριστικά ένδυσης
Υψηλότερες ευελιξία και δυνατότητα απορρόφησης κλονισμού
Τα laryers σκοινιού που παραγάγαμε χρησιμοποιούν την ίνα πολυαμιδίων, πτυχή 3 που μπορεί να επεκτείνει τη ζωή των αερόσακων.
Υλικό της λαστιχένιας απαίτησης
| Αριθ. | Στοιχείο δοκιμής | Απαιτημένος | Μέθοδος δοκιμής |
| 1 | Εκτατή δύναμη, MPA | ≥18 | ISO 37 |
| 2 | Επιμήκυνση στο σπάσιμο, % | ≥400 | ISO 37 |
| 3 | Σκληρότητα, * (ακτή Α) | 60±10 | ISO 7619-1 |
| 4 | Δύναμη δακρυ'ων, N/cm | ≥400 | ISO 34-1 |
| 5 | Σύνολο συμπίεσης, % (70°C ± 1°C, 22h) | ≤30 | ISO 815-1 |
| 6 | Μετά από τη θερμική γήρανση σε 70°C ± 1°C, 96h⇒Holding να μακρύνει τραβήγματος, % | ≥80 | ISO 188 |
| 7 | Μετά από τη θερμική γήρανση σε 70°C ± 1°C, 96h⇒Holding της επιμήκυνσης στο σπάσιμο, % | ≥80 | ISO 188 |
| 8 | Μετά από τη θερμική γήρανση σε 70°C ± 1°C, 96h⇒Change της σκληρότητας, * (ακτή Α) | ≤8 | ISO 7619-1 |
| 9 |
Στατικό όζον που γερνά σε 40°C × 96h [συγκέντρωση όζοντος (50 ± 5) × 10 ‾ 8], επέκταση 20% |
Καμία ρωγμή | ISO 1431-1 |
Αερόσακος της επισκευής
Η θαλάσσια λαστιχένια μικρή ζημία αερόσακων εμφανίστηκε. εφ' όσον δεν ραγίζεται καμία σοβαρή ζημιά και γηράσκων (επιφάνεια χωρίς ράγισμα και κολλώδης), στενοχωρήστε μπορεί να αναλάβει την επισκευή. Συστήστε τη θερμική μέθοδο σουλφιδίου, η διαδικασία εισάγεται.
1.Clean επιφάνεια αερόσακων
Ο αερόσακος ξεβγαλμάτων, κάνει εσωτερικός και ο εξωτερικός καθαρισμός επιφάνειας, όχι ίζημα σηκών, ρύπος και ξηρά επιφάνεια πετρελαίου. Όταν το μπαλόνι στο νερό, που κλίνει, παρατηρεί το χρόνο ενυδάτωσης, όχι περισσότερο από 10 λεπτά.
2.Laid ενυδατώστε Twill κόλλας τα υφάσματα
Τοποθετημένος ενυδατώστε Twill κόλλας τα υφάσματα αναφέρεται για να ενισχύσει το επίστρωμα επιφάνειας ινών (γνωστών ως σκοινί ροδών) έντυσε το ακατέργαστο λάστιχο. Χρησιμοποιήστε τον αερόσακο επισκευής ενυδατώνει Twill κόλλας τα υφάσματα το αρχικό υλικό πρέπει να είναι σύμφωνο με το υλικό εργοστάσιο (σύμφωνα με τον πελάτη το αίτημα μπορεί να παρέχει το ίδιο υλικό ενυδατώνει Twill κόλλας τα υφάσματα), τα Twill υφάσματα μέσα στον τοίχο σωμάτων με τη γωνία καλωδίωσης αερόσακων για το ίδιο πράγμα. Βάζοντας τις μεθόδους ανάλογα με τις διαφορετικές μορφές σπασίματος γεράστε. Η μορφή ζημίας μπορεί γενικά να διαιρεθεί σε διαμήκεις ρωγμές (κατεύθυνση μήκους ρωγμών κατά μήκος της επέκτασης αερόσακων), εγκάρσια ρωγμή (ρωγμές κατά μήκος της κατεύθυνσης περιφέρειας εκτενούς). Μάτι καρφιών (συμπεριλαμβανομένης της διαμέτρου shape10cm η λιγότερη ζημία συνεχίζει ως ακολούθως
(1) σημάδι το πεδίο της σειράς μαθημάτων επισκευής έξω ως όριο για να γυαλίσει τη δαντέλλα. Για να επεκτείνει το πεδίο της σειράς μαθημάτων επισκευής γύρω από τη ρωγμή για να αποφύγει τη ρωγμή εκτός οπτικού πεδίου. Η εκτεταμένη σειρά πρέπει να εξαρτηθεί από τον αερόσακο τύπων και να επεκταθεί της ζημίας, συνήθως 5 για 22~24cm 6 για 24~26cm 7for 26~28cm 8 για 28~30cm.
Στίλβωση το πρόσωπο που απαιτείται για να επισκευάσει μέχρι παρουσιάζει την ίνα, αλλά δεν βλάπτει την ίνα.
(3) για τη μακρύτερη ρωγμή, πρέπει να ραφτεί με το ύφασμα σκοινιού, να σημειώσει ότι η οπή καρφίτσας είναι μακριά από τη ρωγμή περίπου 2~3cm, το διάστημα μεταξύ της οπής καρφίτσας είναι περίπου 10cm.
(4) καθαρίστε το πρόσωπο που απαιτείται για να επισκευάσει με τη βενζίνη, κατόπιν αέρας αυτό ξηρό.
(5) βουρτσίζοντας την κόλλα κόλλας σε το. Η κόλλα είναι ενυδατωμένη στη βενζίνη, κατόπιν γίνεται η κόλλα κόλλας. Το ποσοστό της κόλλας και της βενζίνης is1: 5.When βουρτσίζουν το πρώτο στρώμα, το λεπτό μίγμα είναι καλύτερο (το ποσοστό της κόλλας και της βενζίνης είναι 1:8). Μετά από να αερίσει ξηρό το πρώτο στρώμα, βουρτσίζει το παχύ μίγμα και το στεγνώνει.
(6) σφραγίδα η ρωγμή με την unripe λουρίδα κόλλας που είναι πάχος 1mm και πλάτος περισσότερο από 1cm.
(7) η βούρτσα η βενζίνη σε το, και το στεγνώνει.
(8) σχετικά με τις διαμήκεις ρωγμές. Οι χρήσεις πρώτο ευρέως aproximate10 εκατ. βυθίζουν ευρέως την κάθετο υφασμάτων ινών σκοινιού κόλλας στην κατεύθυνση. από εφαρμοσμένο το ρωγμή στρώμα (δείτε το διάγραμμα 9a). Για τις οριζόντια ρωγμές και το μάτι μπορεί να είναι άμεσα στη (10) λειτουργία βημάτων
αέριο βουρτσών (9) κρύο ξηρό πάλι
(10) κατά μήκος παράλληλος για να βάλει ένα στρώμα της ένωσης μεταξύ. Γύρω από τη ρωγμή της επικαλυμμένης σειράς πρέπει να είναι μεγαλύτερος από 5cm, και γύρω να ψαλιδίσει γύρω από (δείτε το διάγραμμα 9b)
αέριο βουρτσών (11) κρύο ξηρό πάλι
(12) βάλτε ένα στρώμα πλάγιου που κρεμιέται μεταξύ της κατεύθυνσης σκοινιού ροδών πρέπει
να είστε μέσα στον τοίχο του Bursa και το πλάγιο σκοινί ροδών (ή ενισχύστε την ίνα) στην ίδια κατεύθυνση. Το πεδίο επικαλυμμένος γύρω από από το προηγούμενο επίπεδο μεταξύ μεγάλου 1cm, κρεμά γύρω και κύκλος που ψαλιδίζει (δείτε το διάγραμμα 9c).
αέριο βουρτσών (13) κρύο ξηρό πάλι
(14) κλιμένος να βάλει ένα στρώμα της ένωσης μεταξύ. Ο διαμήκης άξονας σκοινιού ροδών παράλληλος με τη γωνία και ένας κάθετος άξονας παραλληλίζουν το σκοινί ροδών και την κατεύθυνση της γωνίας περιστροφής, αλλά εξίσου (εάν ένα αντίθετο στην αντίθετη προς τη φορά των δεικτών του ρολογιού περιστροφή 30degrees, αυτό το στρώμα είναι 30 βαθμοί αντίθετων δεξιόστροφων διαγραμμάτων 9d) γύρω από το πεδίο επικάλυψε από μια ένωση μεταξύ 1cm πάλι μεγάλου, στρογγυλού και στρογγυλού στο συνδετήρα.
αέριο βουρτσών (15) κρύο ξηρό πάλι
(16) κατά μήκος κάθετος στην εταιρία στρώματος - κρεμασμένη. Το πεδίο επικαλυμμένος γύρω από μια ένωση από μεταξύ 1cm πάλι μεγάλου, στρογγυλού και στρογγυλού στο συνδετήρα.
(17) στρώμα συμπίεσης, το στρώμα μεταξύ του αέρα έξω και καθαρός.
(18) επιτέλους το ένα κρεμά γύρω μεταξύ besmear πάλι, και της βενζίνης, ευρέως 2cm πυκνά 1mm 3cm - γεννημένη λουρίδα η άκρη που σφραγίζει επάνω (δείτε chart2ld).
3. Η θερμική θεραπεία
Το γενικό ναυπηγείο μπορεί να χρησιμοποιηθεί όπως φαίνεται στο σχήμα 10 την απλή λειτουργώντας πλατφόρμα. Στην πλατφόρμα ενός πλαισίου πορτών, και το τηλεφωνικό κέντρο, εσωτερικά κενά sandbags αυτοκινήτων (διαθέσιμα με την άμμο, ανυψώστε με γρύλλο και αντικαταστήστε) που θερμαίνει. Το πάχος και το πλάτος πιάτων θέρμανσης για 0,4 χιλ. χιλ., χύνουν στη λωρίδα γύρω από το σίδηρο. Η άκρη διεπαφών με τον αερόσακο θα περιέλθει στο τόξο.
Θα μείνει μέρη επισκευής αερόσακων θείωσης σύμφωνα με το κέντρο της ευθυγράμμισης. Επίσης θα χρησιμοποιήσει τη sizzling θερμότητα μέτρησης θερμομέτρων, να σιδερώσει τη θερμοκρασία. Όταν η άνοδος θερμοκρασίας σε 150±5°C, και μπορεί να ληφθεί κάτω στο σίδηρο μαξιλαριών βαμβακιού, ευθυγράμμιση, σουλφίδιο γρύλων (πίεση MPA O.6), με το σίδηρο που δροσίζει αργά, η διαδικασία θείωσης μπορεί να ολοκληρώσει (θεραπεύοντας τα χρονικά 4O πρακτικά). Εάν μια πληγή, υπερβαίνει το μεγάλο πιάτο θέρμανσης σουλφιδίου, περιορίστε το αποτελεσματικό μήκος του ρευστοποιημένου κέντρου, πάλι προκειμένου και σουλφίδιο πλευρών. Στο σίδηρο, σουλφίδιο θέρμανσης στην προηγούμενη επικάλυψη 15mm
4. Επιθεώρηση
Ο έλεγχος εάν συγκολλητικός ο στενός-κοκκιώδης επισκευής θέσεων, δεν επιτρέπει την εσωτερική φυσαλίδα, ή σπογγώδες κ.λπ. Η νέα περιοχή θέρμανσης γόμμας δεν επιτρέπεται το γηράσκον σκάσιμο, οφείλει το θείο ή το φαινόμενο θείου. Μετά από την επιθεώρηση για τη δοκιμή εξωτερικής πίεσης, πίεση δοκιμής από την πίεση της εργασίας.
Προειδοποίηση: Αφότου έβλαψε η επισκευή την περιοχή, πρέπει να μειώσει την πίεση αέρα της εργασίας
5. Επισκευή
Για να εξασφαλίσει τον αερόσακο ασφάλειας, έχει μιας από την ακολουθία ότι οι περιπτώσεις πρέπει να επισκευάσουν:
1.From η ημερομηνία αρχικής αποστολής, περισσότερων από 8 ετών ή περισσότεροι.
2.Serious η παραβίαση των κανονισμών, χρησιμοποιεί την πίεση εργασίας από ανατινάζοντας εγγύησης.
3.Seriously χαλασμένες, όπως το οριζόντιο μήκος ρωγμών αέρα από την περιφέρεια 1/3, οι διαμήκεις ρωγμές παρήγαγαν περισσότερο από 2m ή το διαγώνιο σπάσιμο ζημίας.
4.Surface είναι σοβαρό, σκάσιμο, η γήρανση έχει αποσυντεθεί κολλώδης, σκοινί.
english
français
Deutsch
Italiano
Русский
Español
português
Nederlandse
ελληνικά
日本語
한국
العربية
हिन्दी
Türkçe
indonesia
tiếng Việt
ไทย
বাংলা
فارسی
polski
